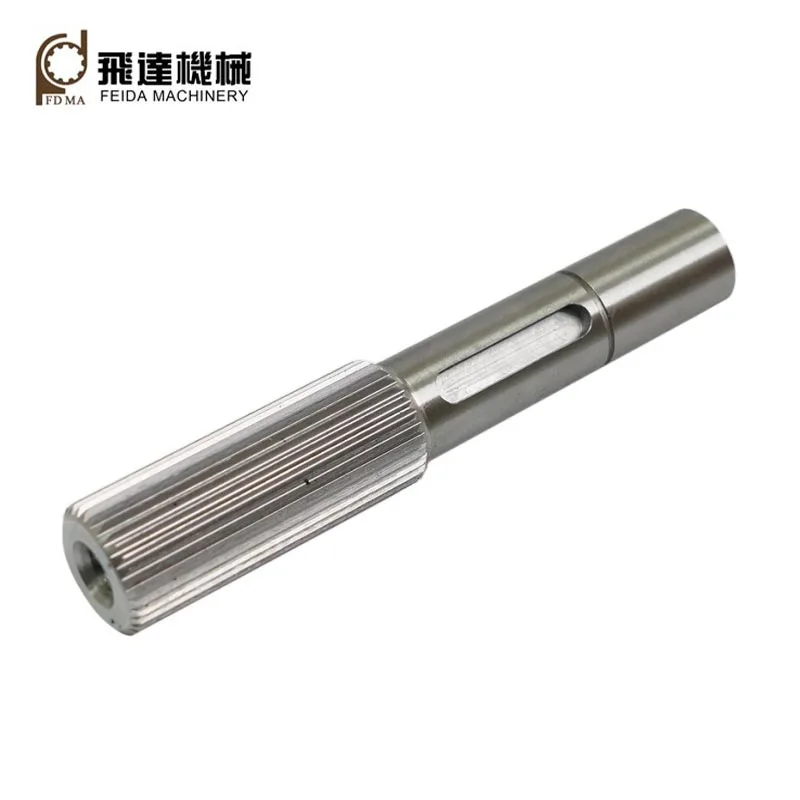

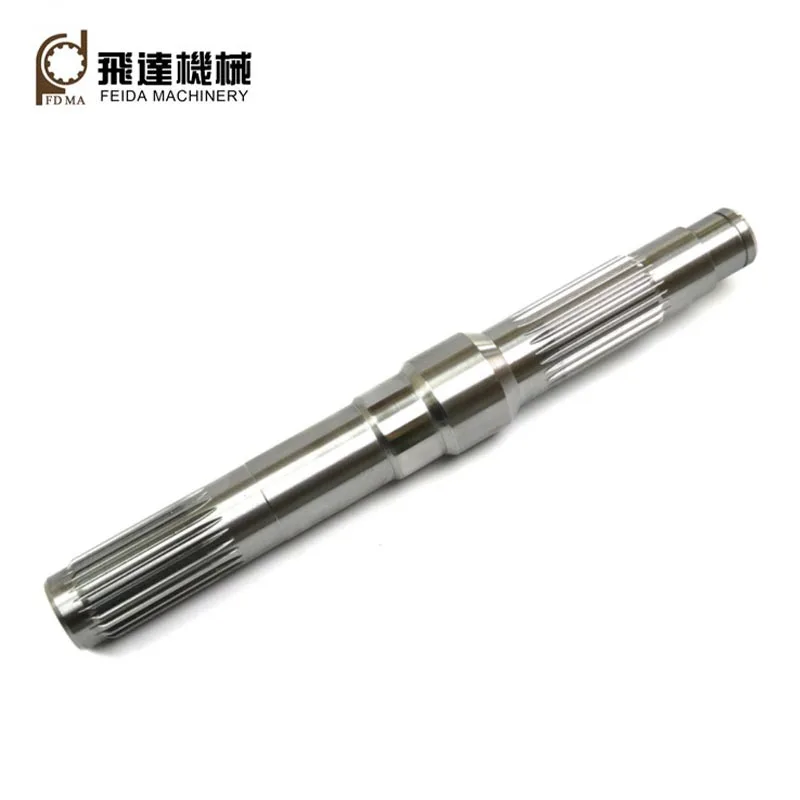

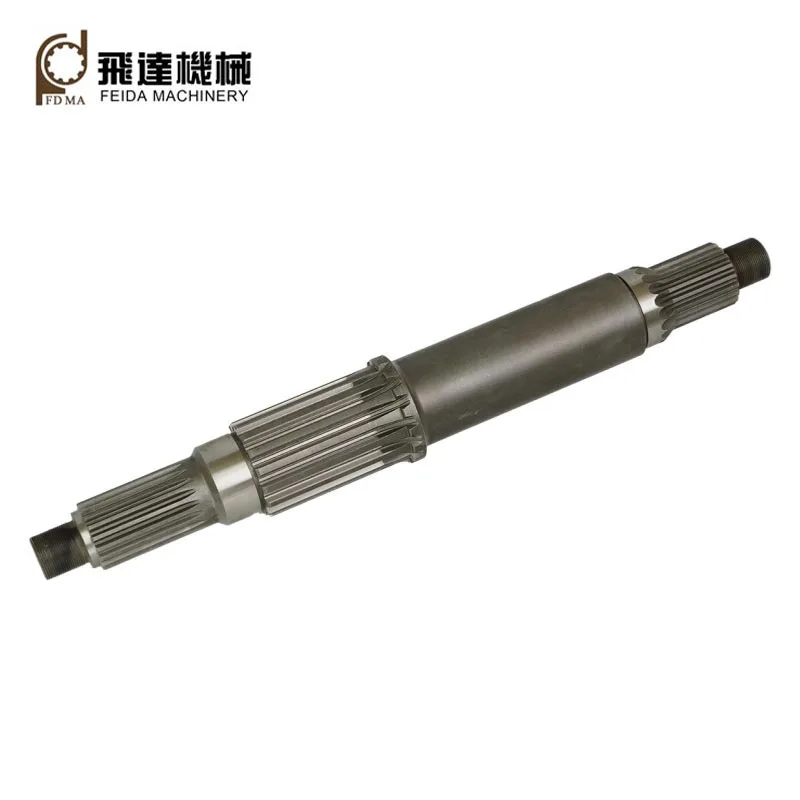

Spline vallar

Feida Machinery zavodi tomonidan moslashtirilgan spline vallar tizmalari yoki tishlari bo'lgan mexanik komponentlardir. funktsiyasi juftlashuvchi komponentlardagi yivlar bilan bog'lash orqali, momentni juftlashtiruvchi komponentlarga o'tkazish. uzatish moment, ular shuningdek, noto'g'ri hizalanishni yutish, kuchni oshirish, tebranishlarni kamaytirish va boshqalar kabi funktsiyalarga ega. shovqin, yig'ish va demontaj qilishni soddalashtirish, eksenel sirpanish va hk.

Ikkita keng tarqalgan tur

1.To'rtburchaklar: To'rtburchaklar (tekis) tepalari va ildizlari bo'lgan tekis qirrali tishlari tufayli ular afzalliklarga ega oddiy dizayn, past ishlab chiqarish xarajati va oson ishlov berish va tekshirish.
2.Involute: Ularning egri chiziqlari (tishli tishlarga o'xshash), yumaloq tish ildizlari, bir xil qadam, natijada o'z-o'zini markazlashtirish funktsiyasi, yuqori yuk ko'tarish qobiliyati, yuqori quvvat va almashinish qobiliyati.

Asosiy parametr

Modul: M0.5-5
Aniqlik darajasi: ISO/DIN 6-10
Tishlar soni: tishlar qancha ko'p bo'lsa, yuk ko'tarish qobiliyati shunchalik yuqori
Bosim burchagi: umumiy qiymatlar 30, 37,5 va 45 daraja.
Kichikroq bosim burchagi yuqori yuk hajmini beradi; toymasin ulanishlar uchun kattaroq burchaklar yaxshiroqdir.
Pitch diametri: nazariy mos yozuvlar doirasi.

Ilova

Involyut spline vallar katta yuklar, yuqori markazlashtirish aniqligi talablari va katta hajmli ulanishlar uchun javob beradi. o'lchamlari. Ular odatda keng ko'lamli ilovalarda qo'llaniladi, masalan, avtomobil quvvat uzatish tizimlari, rul boshqaruvi mexanizmlar, qayiq dvigatellari, pervanel tizimlari, vinchlar, samolyot dvigatellari, vites qutilari, differentsiallar, uzatish qutilari va boshqalar.

30 yildan ortiq rivojlanishdan so'ng, Feida Machinery hozirda uchta zavodga ega: biri mexanik uzatish uchun komponentlar, biri moslashtirilgan nozik qismlar uchun, ikkinchisi esa metall plitalar uchun. Biz yuqori sifatli ishlab chiqarishga qodirmiz. spline CNC spline ishlov berish texnikasidan foydalangan holda vallar (masalan, hobbing, shakllantirish, broshlash, silliqlash va boshqalar) va yuqori sifatli xom materiallar (masalan, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 va boshqalar).

Butun ishlov berish jarayoni

Xom ashyo → Soxtalash → Tornalash → Spline bilan ishlov berish → Frezeleme → Issiqlik bilan ishlov berish → Maydalash → Tekshirish → Qadoqlash va jo'natish

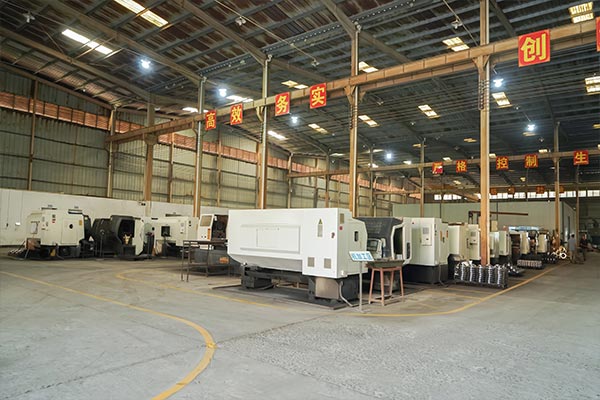

Asosiy ishlab chiqarish uskunalari

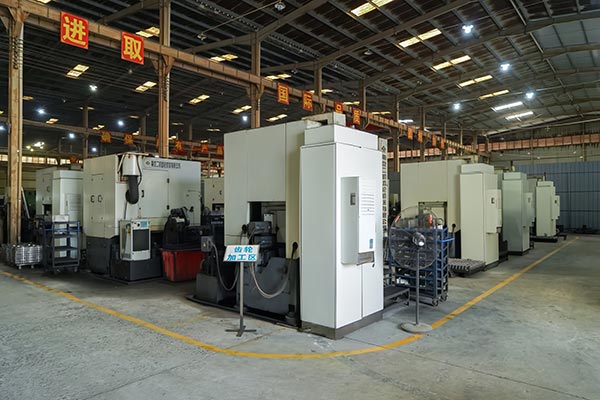

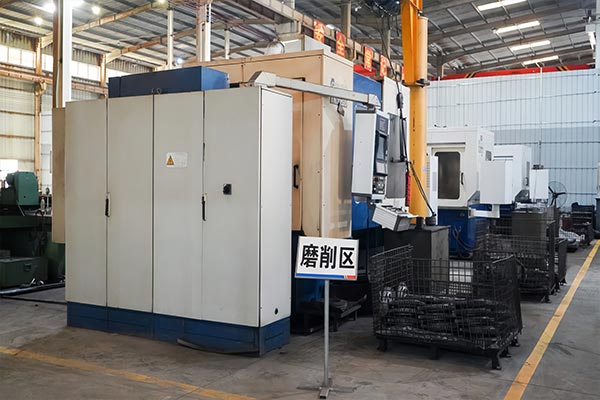

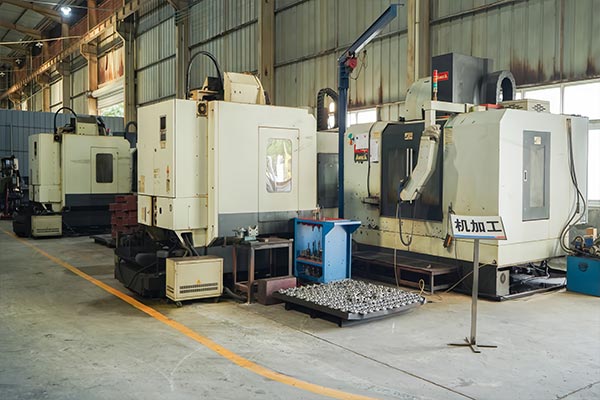

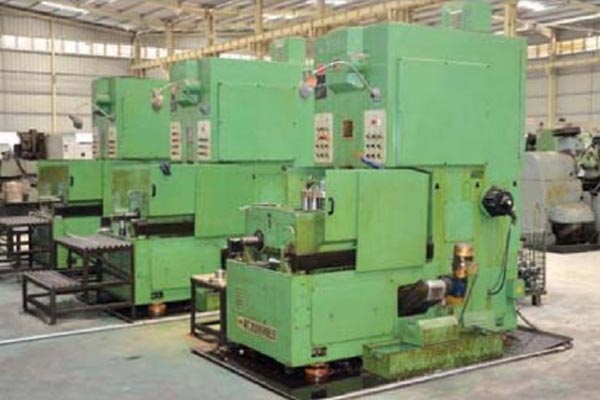

30 yildan ortiq rivojlanish bilan Feida Machinery ilg'or ishlab chiqarishning to'liq to'plamiga ega uskunalar, shu jumladan CNC torna, CNC tishli hobber, CNC tishli shakllantiruvchi, CNC tishli soqol mashinasi, CNC spline brosh mashinasi, CNC tishli maydalagich, CNC ishlov berish markazi va boshqalar.

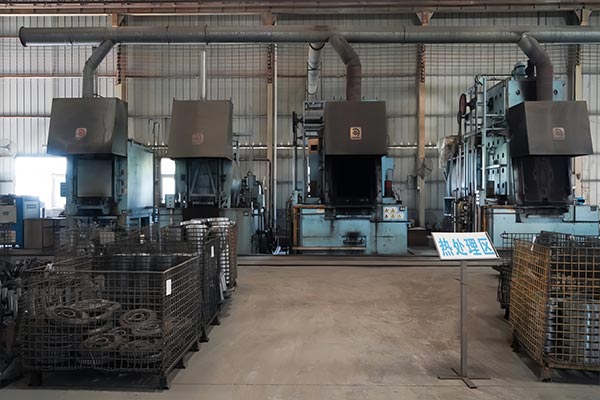

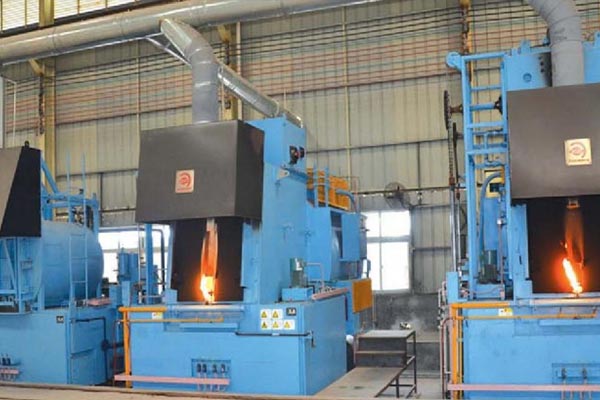

Issiqlik bilan ishlov berish

Bizning issiqlik bilan ishlov berish jarayonlarimiz söndürme va temperleme, karbürizatsiya va söndürme, yuqori chastotali qotish, karbonitrlash, nitridlash va boshqalar. Issiqlik bilan ishlov berish orqali bizning spline vallarimizning mexanik xususiyatlari bo'lishi mumkin optimallashtirilgan juda yaxshi.

TSS

Nozik qismlar sifatiga qanday kafolat berasiz?

Feida ISO: 2015 sifat menejmenti tizimi sertifikatidan o'tdi.
Biz ko'p bosqichli sifat nazorati (QC) tizimini joriy qilamiz:
Dastlabki maqola tekshiruvi (FAI): Ommaviy ishlab chiqarish boshlanishidan oldin to'liq o'lchamli tekshirish.
Jarayon davomida sifat nazorati (IPQC): Namuna olish ishlov berish jarayonida har 2-3 soatda tekshiriladi.
100% Yakuniy Tekshirish: Har bir qism qadoqlashdan oldin o'lchamlari va sirt qoplamasi bo'yicha yakuniy tekshiruvdan o'tadi.

Sotishdan keyingi xizmatlaringiz qanday?

Biz o'z vaqtida texnik yordam va echimlarni ta'minlaydigan keng qamrovli sotishdan keyingi xizmat ko'rsatish tizimini yaratdik Mijozlarning foydalanish vaqtida tashvishlanmasligini ta'minlash.
