Sanoat quvvatini uzatish uchun metall to'g'ridan-to'g'ri burchakli tishli uzatmalarni nima ishonchli qiladi?

2026-09-18 0 Menga xabar qoldiring

Metall to'g'ri burchakli uzatmalarkesishuvchi vallar o'rtasida aylanish harakati va momentni uzatish uchun mo'ljallangan ixcham mexanik komponentlar, odatda uzatish yo'nalishini o'zgartirish kerak bo'lganda. Ularning to'g'ri tish geometriyasi ularga nisbatan sodda konstruktsiyani beradi va ularni ishonchli quvvat uzatish, ixcham o'rnatish, nazorat qilinadigan ishlab chiqarish narxi va to'g'ridan-to'g'ri texnik xizmat ko'rsatish muhim bo'lgan ko'plab sanoat mexanizmlari uchun mos qiladi.

Biroq, xaridorlar uchun mos vitesni tanlash diametri yoki tish sonini tanlashdan ko'ra ko'proq narsani o'z ichiga oladi. Materialning darajasi, qattiqligi, tishli nisbati, bosim burchagi, milning joylashishi, tishning aniqligi, yuzning kengligi, ish tezligi, moylash, o'rnatish aniqligi va kutilgan yuk - bularning barchasi haqiqiy ishlashga ta'sir qiladi. Ushbu qo'llanma amaliy nuqtai nazardan asosiy fikrlarni tushuntiradi va to'g'ri belgilangan vites qanday qilib erta eskirish, ortiqcha shovqin, o'lchamlarning mos kelmasligi va kutilmagan texnik xarajatlarni kamaytirishga yordam berishi mumkinligini ko'rsatadi.

Mundarija

Metall to'g'ri burchakli uzatmalar nima
Asosiy tuzilmaviy xususiyatlar
Materiallar va issiqlik bilan ishlov berish masalalari
Dizayn ishlashga qanday ta'sir qiladi
Sanoat ilovalari
Buyurtma berishdan oldin xaridorlar nimani tekshirishlari kerak
Ishlab chiqarish va sifat nazorati
Umumiy muammolar va ularning sabablari
To'g'ri burchakli tishli va spiral burchakli tishli
Moslashtirilgan metall to'g'ri burchakli tishli
Tez-tez so'raladigan savollar
Xulosa

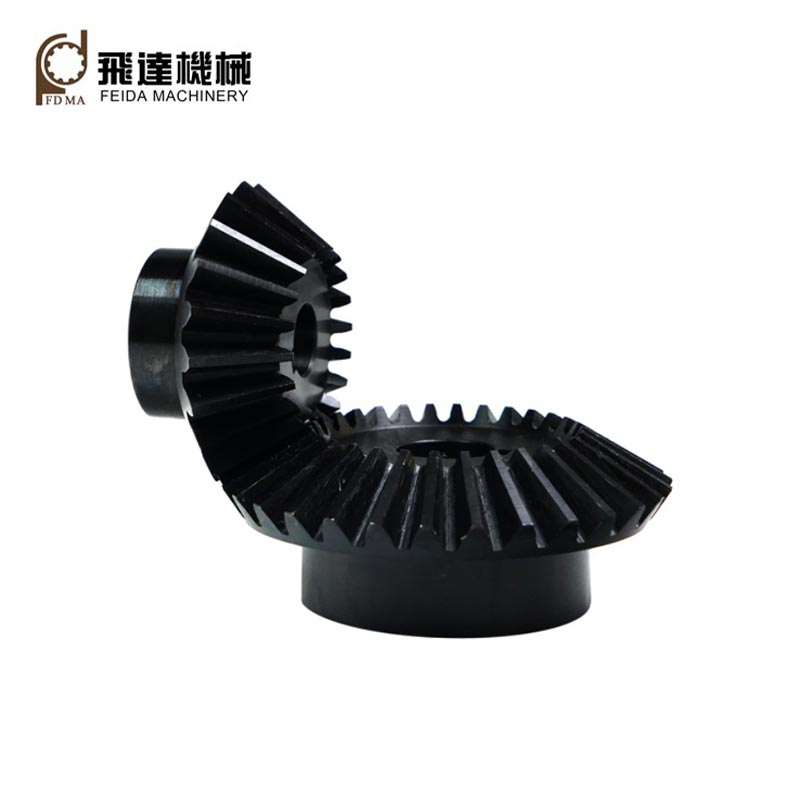

1. Metall to'g'ri burchakli uzatmalar nima

Metall to'g'ri burchakli tishli g'ildiraklar - bu konusning konusning yuzasi bo'ylab joylashgan tekis tishlari bo'lgan konussimon tishli. Bir juft konusli tishli tishli to'r to'rlanganda, ular elektr uzatish yo'nalishini o'zgartirganda, kesishgan vallar orasidagi harakatni o'tkazishi mumkin.

Silindrsimon tishli uzatmalar bilan solishtirganda, konusning geometriyasi ko'proq uch o'lchovli, chunki uning tish o'lchamlari yuz kengligi bo'ylab o'zgaradi. Shuning uchun tish shakli, burchak konusi, milning burchagi, yuzning kengligi, teskari chiziq va o'rnatish holati alohida o'lchamlar sifatida emas, balki to'liq tizim sifatida ko'rib chiqilishi kerak.

To'g'ri burchakli tishli uzatmalar, ayniqsa, dastur yanada murakkab kavisli tishli dizaynlar bilan bog'liq bo'lgan yuqori tezlikda silliq ulanishni talab qilmasa, jozibador bo'ladi. Ularning tishlarning nisbatan sodda joylashishi ma'lum bir past va o'rtacha tezlikda ishlaydigan mexanik tizimlar, ixcham uskunalar, mexanizmlar drayvlari va almashtirish ilovalari uchun ham foydali bo'lishi mumkin.

Asosiy nuqta: To'g'ri burchakli tishli uzatma faqat tashqi diametri yoki tishlar soni bilan emas, balki to'liq uzatish tizimiga muvofiq belgilanishi kerak.

2. Asosiy tuzilmaviy xususiyatlar

Ishonchli vites uning geometriyasini aniq tushunishdan boshlanadi. Bir nechta parametrlar to'g'ridan-to'g'ri muvofiqlik, yuk hajmi va o'rnatishga ta'sir qiladi.

Parametr	Nima uchun bu muhim	Xaridor tashvishi
Tishlar soni	Transmissiya nisbati va geometriyaga ta'sir qiladi.	Ulanish moslamasiga mos kelishi kerak.
Pitch diametri	Asosiy tishli o'lchamlarini aniqlaydi.	O'rnatish joyi uchun muhim.
Yuz kengligi	Tish bilan aloqa qilish va yuk taqsimotiga ta'sir qiladi.	Belgilangan yukga mos kelishi kerak.
Mil burchagi	Millarning nisbiy yo'nalishini belgilaydi.	Juftlash mosligi uchun juda muhim.
Teskari zarba	Kerakli operatsion ruxsatni ta'minlaydi.	Haddan tashqari yoki etarli bo'lmagan teskari zarba muammolarni keltirib chiqarishi mumkin.

3. Materiallar va issiqlik bilan ishlov berish masalalari

Materialni tanlash metall viteslarni sotib olishda eng muhim qarorlardan biridir. Engil yuklangan qadoqlash mexanizmida ishlatiladigan vites yuqori moment ostida doimiy ishlaydigan vitesdan juda farq qiladi.

Umumiy muhandislik tanlovlariga uglerodli po'latlar, qotishma po'latlar, zanglamaydigan po'latlar va boshqa ixtisoslashtirilgan metall navlari kiradi. Tegishli material yukga, ish muhitiga, korroziya ta'siriga, tezlikka, kutilayotgan xizmat muddatiga, ishlab chiqarish usuliga va mavjud issiqlik bilan ishlov berishga bog'liq.

Karbonli po'lat:Ko'pincha o'rtacha ishlash talablari qo'llaniladigan xarajatlarga sezgir mexanik ilovalar uchun ko'rib chiqiladi.
Qotishma po'lat:Yuqori quvvat, aşınma qarshilik yoki issiqlik bilan ishlov berish qobiliyati talab qilinganda mos keladi.
Zanglamaydigan po'lat:Korroziyaga chidamlilik muhim ahamiyatga ega bo'lgan joyda foydalidir.
Issiqlik bilan ishlangan po'lat:To'g'ri belgilangan bo'lsa, tegishli asosiy xususiyatlarni saqlab, qattiqroq ishlaydigan sirtni ta'minlashi mumkin.

Issiqlik bilan ishlov berish hech qachon tishli dizayndan mustaqil ravishda tanlanmasligi kerak. Qattiqlik, agar kerak bo'lsa, korpus chuqurligi, asosiy xususiyatlar, o'lchov barqarorligi va keyingi tugatish talablari birgalikda ko'rib chiqilishi kerak.

4. Dizayn ishlashga qanday ta'sir qiladi

Tishli qurilmaning ishlashi geometriya, material, ishlab chiqarish aniqligi, o'rnatish, moylash va ish sharoitlari o'rtasidagi o'zaro ta'sir bilan belgilanadi. Nazariy jihatdan mos keladigan vites, agar juftlashuvchi komponentlar noto'g'ri tekislangan bo'lsa, hali ham yomon ishlashi mumkin.

Yuklash

Tork va uzatiladigan quvvat kerakli tish kuchini va umumiy tishli o'lchamlarini aniqlaydi.

Tezlik

Yuqori ish tezligi tish aniqligi, tebranish, moylash va muvozanatga nisbatan sezgirlikni oshirishi mumkin.

Hizalama

Milya yoki korpusning noto'g'ri hizalanishi notekis aloqani keltirib chiqarishi va tishlarning aşınmasını tezlashtirishi mumkin.

Moylash

Yog'ni to'g'ri tanlash va parvarishlash ishqalanish, issiqlik va sirt shikastlanishini kamaytirishga yordam beradi.

5. Sanoat ilovalari

Metall to'g'ri burchakli uzatmalar juda murakkab tishli konfiguratsiyani talab qilmasdan, burchak quvvatini uzatishni talab qiladigan mexanik tizimlarda mavjud.

Sanoat mashinalari va uzatish moslamalari
Materiallarga ishlov berish uskunalari
Qadoqlash mashinalari
Yuk tashish tizimlari
Qishloq xo'jaligi texnikasi
Mashina asboblari va yordamchi mexanizmlar
Avtomobil va avtomobil bilan bog'liq mexanik tizimlar
Umumiy maqsadli elektr uzatish uskunalari
Maxsus mexanik yig'ishlar

To'g'ri konusli tishli uzatmalarning yaroqliligi haqiqiy ish sharoitlariga bog'liq. Yuqori tezlik va past shovqin talablari bo'lgan ilovalar boshqa konusli uzatmalar konfiguratsiyasini talab qilishi mumkin, oddiyroq tizimlar esa tekis tishlarning oddiy geometriyasidan foydalanishi mumkin.

6. Buyurtma berishdan oldin xaridorlar nimani tekshirishlari kerak

Xaridor faqat mahsulot nomi va asosiy diametrini taqdim etganligi sababli ko'plab xarid muammolari yuzaga keladi. O'zgartirish yoki moslashtirilgan vites uchun ishlab chiqaruvchi mo'ljallangan uzatish munosabatlarini takrorlash uchun etarli ma'lumotga muhtoj.

Pinion va tishli tishli tishlar soni
Kerakli vites nisbati
Pitch yoki modul haqida ma'lumot
Bosim burchagi va tegishli geometriya
Mil burchagi
Tashqi diametri va yuz kengligi
Teshik diametri va kalitlarga qo'yiladigan talablar
Kerakli material
Issiqlik bilan ishlov berish talablari
Ishlash tezligi va moment
O'rnatish o'lchamlari
Kerakli miqdor va ishlab chiqarish jadvali
Tekshirish va o'lchov talablari

Agar asl jihoz mavjud bo'lsa, chizma, namuna, o'lchovlar bilan fotosuratlar yoki to'liq tishli spetsifikatsiyani taqdim etish aloqa xatolarini sezilarli darajada kamaytirishi mumkin. O'zgartirish loyihalari uchun juftlash moslamalari haqidagi ma'lumotlar bir xil darajada muhimdir, chunki ikkita vites bir juft sifatida mos bo'lishi kerak.

7. Ishlab chiqarish va sifat nazorati

Ishlab chiqarish sifati to'g'ridan-to'g'ri tish kontaktiga, o'lchovli mustahkamlikka, ishlaydigan xatti-harakatlarga va xizmat muddatiga ta'sir qiladi. To'g'ri konusli tishli uzatmalar konusning geometriyasiga ega, shuning uchun tish shaklini va tegishli o'lchamlarni nazorat qilish mos uskunalar, asboblar, o'lchash usullari va jarayonni nazorat qilishni talab qiladi.

Ishonchli ishlab chiqarish jarayoni odatda materialni tekshirish, blanka tayyorlash, tishlarni kesish, kerak bo'lganda issiqlik bilan ishlov berish, tugatish, o'lchamlarni tekshirish va yakuniy sifatni tekshirishni o'z ichiga oladi. Qo'llashga qarab, tekshirish tish o'lchamlarini, oqimni, teskari tebranishlarni, teshik o'lchamlarini, qattiqlikni, sirt holatini va juftlashtirishni qamrab olishi mumkin.

Maxsus sanoat buyurtmalari uchun xaridorlar, shuningdek, ishlab chiqarish namunalari qanday tasdiqlanganligini va partiyani ishlab chiqarish jarayonida o'lchovli mustahkamlik qanday saqlanishini so'rashlari kerak. Chizmalar, toleranslar, materiallar va tekshirish talablari haqida aniq ma'lumot berishga qodir bo'lgan yetkazib beruvchi qimmatga tushadigan qayta ishlashning oldini olishga yordam beradi.

8. Umumiy muammolar va ularning sabablari

Kuzatilgan muammo	Mumkin sabab	Tavsiya etilgan tekshirish
Anormal shovqin	Yomon hizalama, mos bo'lmagan aloqa, ortiqcha bo'shliq yoki ish sharoitlari.	O'rnatish, teskari tebranish, moylash va tish bilan aloqani tekshiring.
Tez tishlarning aşınması	Yuqori yuk, noto'g'ri soqol, ifloslanish yoki mos bo'lmagan qattiqlik.	Yukni, moyni, materialni va sirt holatini ko'rib chiqing.
Noto'g'ri aloqa	Milning noto'g'ri hizalanishi yoki o'lchamlarning mos kelmasligi.	O'rnatish holatini va mos keladigan tishli o'lchamlarini tekshiring.
Erta muvaffaqiyatsizlik	Haddan tashqari yuk, zarba yuki, noto'g'ri material yoki dizayn chegarasi etarli emas.	Ishlash shartlarini qayta hisoblang va tishli qurilmalarning texnik xususiyatlarini ko'rib chiqing.

9. To'g'ri burchakli tishli va spiral burchakli tishli

To'g'ridan-to'g'ri va spiral konusli tishli uzatmalar ikkalasi ham kesishgan vallar o'rtasida quvvat uzatadi, lekin ularning tish geometriyasi farq qiladi. To'g'ri burchakli tishli tishli to'g'ri konusli tishlarni ishlatadi, spiral konusli tishli tishli esa kavisli tishlardan foydalanadi.

Xususiyat	To'g'ri burchakli uzatma	Spiral burchakli tishli
Tish shakli	Streyt	Egri chiziqli
Ishlab chiqarishning murakkabligi	Umuman oddiyroq	Umuman murakkabroq
Qo'llashning odatiy kuchi	Ko'p past va o'rtacha tezlik tizimlari	Ko'pincha muammosiz ishlaydigan ilovalar uchun tanlanadi
Operatsion xususiyatlari	Oddiy va to'g'ridan-to'g'ri tishlarni ulash	Ko'proq bosqichma-bosqich tish tortishish

Tegishli konfiguratsiya tezlik, yuk, shovqin talablariga, o'rnatish maydoniga, ishlab chiqarish qobiliyatiga va umumiy tizim talablariga bog'liq. Shuning uchun vitesni tish uslublarini izolyatsiyalash orqali emas, balki mashinaga mos ravishda tanlash kerak.

10. Tayyorlangan metall to'g'ri burchakli tishli

Mavjud o'lchamlar mashinaga mos kelganda standart viteslar qulay. Biroq, ko'plab sanoat loyihalari moslashtirilgan viteslarni talab qiladi, chunki mavjud o'rnatish maydoni, milning joylashishi, yuk, o'rnatish interfeysi yoki almashtirish o'lchamlari standart emas.

Jinjiang Feida Machinery Co., Ltd. muhandislik chizmalari, namunalar, o'lchamli talablar yoki dastur ma'lumotlari asosida tayyorlangan metall tishli komponentlarni talab qiladigan loyihalar uchun ko'rib chiqilishi mumkin. B2B xaridorlari uchun eng foydali boshlang'ich nuqta "to'g'ri burchakli uzatmalar" narxini so'rashdan ko'ra to'liq texnik tavsifdir.

Amaliy moslashtirish bo'yicha qisqacha ma'lumot

Ishlab chiqaruvchiga murojaat qilganda, tayyorlang:

Tishli chizmalar yoki SAPR fayllari
Tishlar soni va vites nisbati
Modul yoki maydon haqida ma'lumot
Milning burchagi va o'rnatish o'lchamlari
Materiallar va qattiqlik talablari
Ishlash momenti va tezligi
Kerakli miqdor
Ilova muhiti
Tekshirish va bardoshlik talablari
Maqsadli etkazib berish jadvali

Ushbu ma'lumot ishlab chiqaruvchiga tavsiya etilgan dizayn, material, ishlov berish yo'nalishi va sifat talablari mo'ljallangan dasturga mos kelishini baholash imkonini beradi.

11. Tez-tez so'raladigan savollar

Metall to'g'ridan-to'g'ri burchakli tishli qutilar sanoat mashinalari uchun mos keladimi?

Ha. Ular kesishgan vallar va burchakli quvvat uzatish talab qilinadigan ko'plab sanoat uzatish tizimlarida qo'llanilishi mumkin. Muvofiqlik haqiqiy moment, tezlik, ish aylanishi, hizalama, shovqin talablari va atrof-muhit sharoitlariga bog'liq.

Metall konusli tishli uzatmalar uchun odatda qanday material ishlatiladi?

Karbonli po'latlar va qotishma po'latlar keng tarqalgan tanlovdir, zanglamaydigan po'lat va boshqa ixtisoslashtirilgan materiallar muayyan muhit uchun tanlanishi mumkin. Tegishli sinf yuk, aşınma, korroziya, issiqlik bilan ishlov berish va ishlab chiqarish talablariga muvofiq belgilanishi kerak.

To'g'ridan-to'g'ri konusli viteslarni sozlash mumkinmi?

Ha. Moslashtirish tishlar soni, modul, o'lchamlar, teshik, kalit yo'li, mil burchagi, material, qattiqlik, bardoshlik va boshqa interfeys talablarini o'z ichiga olishi mumkin. Muhandislik chizmalari yoki namunalari moslashtirish jarayonini yanada aniqroq qilishi mumkin.

Tishli shovqinni qanday kamaytirish mumkin?

Shovqinga tishning aniqligi, teskari tebranish, hizalama, sirt holati, moylash, aylanish tezligi va o'rnatishning qattiqligi ta'sir qilishi mumkin. Vites qutisi mas'ul deb o'ylamasdan, to'liq uzatish moslamasini tekshirish kerak.

Kotirovka so'rashda qanday ma'lumotlarni taqdim etishim kerak?

Iloji bo'lsa, tishlar soni, modul yoki qadam, o'lchamlar, material, qattiqlik, milning burchagi, teshik tafsilotlari, ish sharoitlari, miqdor va tekshirish talablari bilan birgalikda chizmalar yoki namunalarni taqdim eting. To'liqroq texnik ma'lumotlar odatda kotirovka va ishlab chiqarish aloqalarini yanada samaraliroq qiladi.

Metall konusli tishli mexanizm qancha vaqt ishlashi mumkin?

Xizmat muddati yuk, tezlik, material, issiqlik bilan ishlov berish, moylash, hizalama, ifloslanish, ish aylanishi va ishlab chiqarish aniqligiga qarab sezilarli darajada farq qiladi. Har bir tishli uzatma uchun qo'llaniladigan universal xizmat muddati mavjud emas.

12. Xulosa

Metall to'g'ridan-to'g'ri burchakli uzatmalar kesishgan vallar orqali ishonchli burchakli quvvat uzatishni talab qiladigan mexanik tizimlar uchun amaliy yechim bo'lib qolmoqda. Ularning nisbatan sodda tish geometriyasi ularni keng turdagi mashinalarda foydali qiladi, ayniqsa dastur juda jim yuqori tezlikda ishlashdan ko'ra ishonchli uzatish, ixcham o'rnatish, boshqariladigan ishlab chiqarish talablari va texnik xizmat ko'rsatishga ko'proq e'tibor qaratsa.

Xaridorlar uchun eng muhim qadam tishli spetsifikatsiyani haqiqiy ish muhitiga moslashtirishdir. Tishlar soni, geometriyasi, materiali, qattiqligi, yuzning kengligi, milning burchagi, tezlik, moment, hizalama, moylash va ishlab chiqarish toleranslari ishlab chiqarishni boshlashdan oldin hisobga olinishi kerak.

O'zgartirish komponentlari, ishlab chiqarish partiyalari yoki maxsus mo'ljallangan uzatish qismlari kerak bo'ladimi, aniq texnik aloqa moslik muammolarini va keraksiz ishlab chiqish xarajatlarini kamaytirishga yordam beradi.Jinjiang Feida Machinery Co., Ltd.mijozlar bilan loyiha spetsifikatsiyalari va dastur ehtiyojlariga asoslangan moslashtirilgan tishli talablar bo'yicha ishlashi mumkin.

Maxsus metall to'g'ri burchakli uzatmalar kerakmi?

Jinjiang Feida Machinery Co., Ltd. bilan chizma, namuna, o'lchamlar, materiallar talablari yoki dastur tafsilotlarini baham ko'ring. Bizning jamoamiz texnik xususiyatlarni baholashga yordam beradi va mashinangiz uchun moslashtirilgan moslashtirilgan tishli echimni muhokama qiladi. Biz bilan bog'lanish.
