Ishonchli quvvat uzatish uchun tishli tishli uzatmalar nima uchun zarur?

2026-09-02 0 Menga xabar qoldiring

Tishli tishli uzatmalaraylanish harakati va mexanik quvvatni zanjir bilan boshqariladigan tizimlar orqali uzatish uchun ishlatiladigan muhim mexanik komponentlardir. Bir-biri bilan to'g'ridan-to'g'ri bog'langan an'anaviy uzatmalardan farqli o'laroq, tishli uzatmalar zanjirning bo'g'inlari bilan bog'lanib, ijobiy va ishonchli uzatish aloqasini yaratadi. Ular konveyerlar, qishloq xo'jaligi mashinalari, sanoat uskunalari, qadoqlash tizimlari, mototsikllar, velosipedlar va boshqa ko'plab mexanik ilovalarda keng qo'llaniladi.

To'g'ri tishli uzatmani tanlash tashqi diametrga mos kelishdan ko'ra ko'proq narsani talab qiladi. Qatlam, tish profili, teshik o'lchami, material, zanjir mosligi, ish tezligi, yuk ko'tarish qobiliyati, moylash va atrof-muhit sharoitlari xizmat muddati va uzatish samaradorligiga ta'sir qiladi. Ushbu qo'llanmada xaridorlar, muhandislar va uskunalar ishlab chiqaruvchilari yangi uskunalar yoki almashtirish ilovalari uchun tishli uzatmalarni tanlashda tushunishlari kerak bo'lgan asosiy fikrlarni tushuntiradi.

Mundarija

Sprocket Gears nima?
Sprocket Gears qanday ishlaydi
Asosiy xususiyatlar va qurilish
Sprocket Gearsning umumiy qo'llanilishi
Sprocket Gears uchun ishlatiladigan materiallar
Tanlashning muhim omillari
Sprocket Gears va boshqalar
Xizmat va nosozliklarni bartaraf etish
Buyurtma berishdan oldin xaridorlar nimani tekshirishlari kerak
Tez-tez so'raladigan savollar
Yakuniy fikrlar

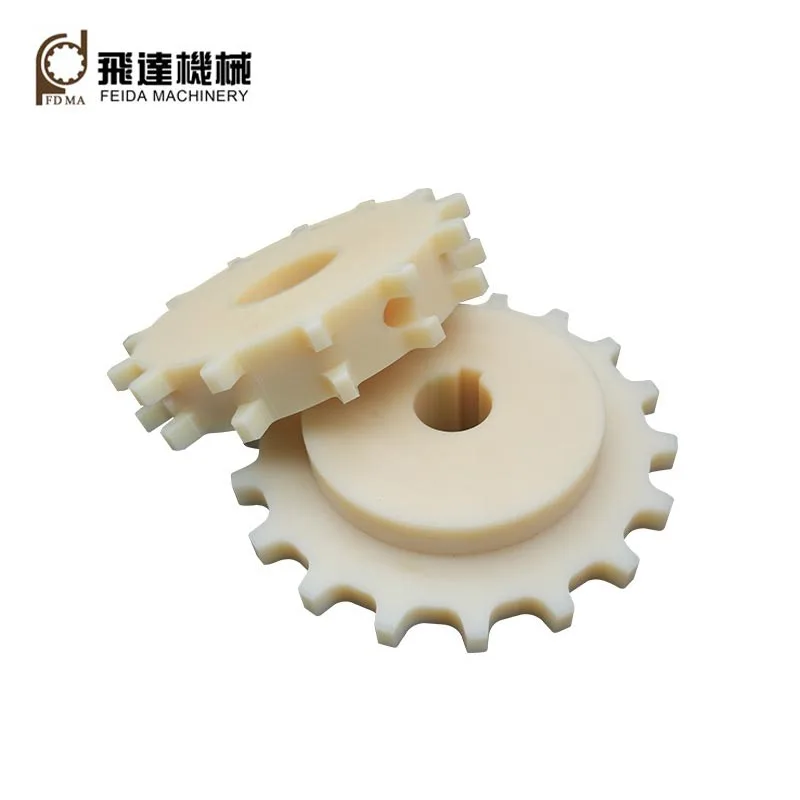

Sprocket Gears nima?

Tishli tishli mexanizmlar zanjir bilan bog'lanish va aylanish harakatini uzatish uchun mo'ljallangan tishli mexanik qismlardir. Tishlar zanjir bo'g'inlari orasidagi bo'shliqlarga mos keladi, bu esa momentni harakatlantiruvchi mildan boshqariladigan milga o'tkazishga imkon beradi. Ushbu ijobiy ulanish tishli tizimlarni ishqalanishga asoslangan uzatish mexanizmlaridan ajratib turadi.

Odatda tishli tishli markaziy teshik, markaz, korpus va aniq ishlov berilgan tishlardan iborat bo'lishi mumkin. Uskunaga qarab, tishli vintlar oddiy plastinka uslubidagi komponentlar yoki og'ir yuklarga mo'ljallangan kattaroq konstruktsiyalar sifatida ishlab chiqarilishi mumkin.

Sanoat mashinalarida to'g'ri ishlab chiqilgan tishli tishli uzatmalar talab qilinadigan ish sharoitlarini boshqarishda bashorat qilinadigan harakatni saqlashga yordam beradi. Ularning nisbatan sodda konstruktsiyasi ularni muntazam almashtirish yoki texnik xizmat ko'rsatishni talab qiladigan uskunalar uchun ham amaliy qiladi.

Sprocket Gears qanday ishlaydi

Operatsion printsipi oddiy. Harakatlanuvchi tishli aylanuvchi milga ulangan. Tishli tishli aylanayotganda, uning tishlari zanjir roliklari yoki zanjir bo'g'inlari bilan birlashadi. Zanjir tishli tishli aylana bo'ylab harakatlanadi va mexanik kuchni boshqariladigan milga ulangan boshqa tishli tishli uzatmaga o'tkazadi.

Tishli o'lchami va zanjir tezligi o'rtasidagi bog'liqlik uzatish tizimiga bevosita ta'sir qiladi. Kichikroq harakatlantiruvchi tishli tishli kattaroq tishli tishli bilan solishtirganda boshqa tezlik va moment munosabatlarini ishlab chiqishi mumkin. Shuning uchun muhandislar mashinalarni loyihalashda tishlar sonini va mo'ljallangan uzatish nisbatini hisobga olishlari kerak.

Amaliy nuqta:Tishli zanjir har doim to'g'ri zanjir spetsifikatsiyasiga mos kelishi kerak. Zanjirning qadami, rolik diametri, tish profili yoki tekislash mos bo'lmasa, hatto yuqori sifatli tishli tishli ham tezlashtirilgan aşınmaya duch kelishi mumkin.

Asosiy xususiyatlar va qurilish

Tishli tishli uzatmalar oddiy ko'rinishi mumkin bo'lsa-da, bir nechta o'lchovli va strukturaviy tafsilotlar komponentning ishonchli ishlashini aniqlaydi.

Xususiyat	Funktsiya	Nima uchun bu muhim
Tishlar	Zanjir bilan bog'lang	To'g'ri ishlashga va aşınmaya ta'sir qiladi
Pitch	Zanjirdan tishli tishli mosligini belgilaydi	Noto'g'ri ohang to'g'ri ulanishni oldini oladi
Bore	Tishli tishli milga ulanadi	Mil o'lchamlari va o'rnatish usuliga mos kelishi kerak
Hub	O'rnatishni qo'llab-quvvatlaydi	Og'ir yuklar va milning barqarorligi uchun muhim
Tish profili	Zanjirning ulanishini nazorat qiladi	Shovqin, tebranish va xizmat muddatiga ta'sir qiladi

Sprocket Gearsning umumiy qo'llanilishi

Zanjirli uzatishning ko'p qirraliligi tishli uzatmalarni ko'plab mexanik tizimlar uchun mos qiladi. Ularning ishqalanishga tayanmasdan katta yuklarni uzatish qobiliyati sanoat muhitida ayniqsa foydalidir.

Konveyer tizimlari

Sprockets konveyer zanjirlarini boshqaradi va materiallarni ishlab chiqarish va logistika ob'ektlari orqali o'tkazishga yordam beradi.

Qishloq xo'jaligi mashinalari

Zanjirli tizimlar odatda og'ir yuklarga va tashqi sharoitlarga ta'sir qiladigan uskunalarda qo'llaniladi.

Qadoqlash uskunalari

Sprocket tizimlari avtomatlashtirilgan ishlab chiqarish va qadoqlash liniyalarida sinxronlashtirilgan harakatni qo'llab-quvvatlaydi.

Sanoat mashinalari

Ular materiallarga ishlov berish, qayta ishlash, yig'ish va boshqa mexanik uzatish tizimlarida qo'llaniladi.

Sprockets shuningdek, mototsikllarda, velosipedlarda, ixcham mashinalarda, yuk ko'tarish uskunalarida, oziq-ovqat mahsulotlarini qayta ishlash mashinalarida va maxsus avtomatlashtirish tizimlarida mavjud.

Sprocket Gears uchun ishlatiladigan materiallar

Materialni tanlash to'g'ridan-to'g'ri aşınma qarshilik, yuk hajmi, korroziyaga chidamlilik, o'lchov barqarorligi va umumiy xizmat muddatiga ta'sir qiladi. To'g'ri tanlov eng qiyin materialni tanlashdan ko'ra dasturga bog'liq.

Material	Oddiy afzalliklar	Muvofiq shartlar
Karbonli po'lat	Quvvat, ishlov berish qobiliyati, iqtisodiy samaradorlik	Umumiy sanoat ilovalari
Qotishma po'lat	Yuqori kuch va aşınma qarshilik	Og'ir yuk uzatish tizimlari
Zanglamaydigan po'lat	Korroziyaga qarshilik	Namlikka sezgir va gigienik muhitlar
Muhandislik plastmassalari	Kam vazn va kam shovqin	Yengil va maxsus ilovalar

Tanlashning muhim omillari

Tishli viteslarni faqat vizual o'lchamlarga qarab tanlash erta uzatish muammolarining eng keng tarqalgan sabablaridan biridir. Xaridorlar va muhandislar buyurtma berishdan oldin to'liq ish muhitini baholashlari kerak.

Zanjirning mosligi:Zanjir seriyasi, qadam, rolik o'lchamlari va boshqa tegishli spetsifikatsiyalarni tasdiqlang.
Tishlar soni:Tezlik, moment va uzatish nisbati talablariga muvofiq tegishli tish sonini tanlang.
Teshik va milning o'lchamlari:Teshik diametrini, kalit yo'lini, o'rnatish vintiga bo'lgan talablarni va o'rnatish konfiguratsiyasini tekshiring.
Yuklash hajmi:Uzluksiz yukni, eng yuqori yukni, zarba yukini va boshlang'ich momentni ko'rib chiqing.
Ishlash tezligi:Yuqori tezlikda ishlaydigan tizimlar tish geometriyasi, muvozanati, moylanishi va hizalanishiga diqqat bilan e'tibor berishni talab qilishi mumkin.
Atrof-muhit sharoitlari:Chang, suv, kimyoviy moddalar, harorat va tashqi ta'sir material tanlashga ta'sir qilishi mumkin.
Yuzaki ishlov berish:Issiqlik bilan ishlov berish yoki himoya qoplamalari kerak bo'lganda aşınma yoki korroziyaga chidamliligini oshirishi mumkin.
O'lchov aniqligi:To'g'ri ishlov berish zanjirning izchil ulanishi va barqaror ishlashi uchun juda muhimdir.

Xaridorning nazorat ro'yxati:Buyurtma berishdan oldin, zanjir modelini, qadamni, tishlar sonini, teshik diametrini, markaz o'lchamlarini, kalit yo'li tafsilotlarini, materialga qo'yiladigan talablarni, miqdorni va qo'llash shartlarini tayyorlang. To'liq ma'lumotni taqdim etish ishlab chiqaruvchiga muvofiqlikni aniqroq baholash imkonini beradi.

Sprocket Gears va boshqalar

Tishli uzatmalar va an'anaviy tishli uzatmalar mexanik quvvatni uzatadi, lekin ular boshqacha ishlaydi va turli tizim dizaynlariga mos keladi.

Xarakterli	Sprocket tizimi	An'anaviy vites tizimi
Transmissiya vositasi	Zanjir	Vitesni to'g'ridan-to'g'ri ulash
Millar orasidagi masofa	Nisbatan kattaroq markaz masofalarini sig'dira oladi	Odatda yaqinroq shaftlarni joylashtirish uchun javob beradi
Slip	Tegishli zanjir ulanishi ostida minimal	To'g'ri tishli to'r bilan minimal
Xizmat	Zanjirning kuchlanishi, soqol va hizalama talab qilinadi	Viteslarni moylash va moslashtirish talab qilinadi

Moslashuvchan milni joylashtirish yoki nisbatan uzoq markaz masofalarini talab qiladigan ilovalar uchun zanjir va tishli uzatmalar amaliy yechim bo'lishi mumkin. To'g'ridan-to'g'ri uzatmalar ixcham o'rnatish, aniq joylashishni aniqlash va yuqori tezlikda ishlash asosiy tashvishlar bo'lsa, ko'proq mos kelishi mumkin.

Xizmat va nosozliklarni bartaraf etish

Transmissiya tizimi yomon ta'minlanganda, hatto aniq ishlab chiqarilgan tishli uzatmalar ham muddatidan oldin eskirishi mumkin. Profilaktik parvarishlash tishli va zanjirga ham tegishli bo'lishi kerak.

Tishning eskirishini tekshiring:Ilgaklangan, o'tkir yoki notekis tishlar haddan tashqari aşınma yoki zanjir bilan bog'liq muammolarni ko'rsatishi mumkin.
Zanjirning kuchlanishini tekshiring:Haddan tashqari bo'shashmaslik yoki ortiqcha kuchlanish mexanik stressni kuchaytirishi mumkin.
Tegishlilikni tekshiring:Noto'g'ri o'rnatilgan tishli tishli chiziqlar notekis yuklanish va tezlashtirilgan zanjirning aşınmasına olib kelishi mumkin.
Soqolni saqlang:Tegishli moylash ishqalanishni kamaytiradi va eskirishni nazorat qilishga yordam beradi.
O'rnatishni tekshiring:Bo'shashgan mahkamlagichlar, shikastlangan kalit yo'llari yoki milning harakatlanishi zudlik bilan tuzatilishi kerak.
Zarur bo'lganda eskirgan qismlarni birgalikda almashtiring:Jiddiy eskirgan zanjir bilan yangi tishli tishli o'rnatish yangi komponentning ishlash muddatini qisqartirishi mumkin.

Ogohlantirish belgilari:Anormal shovqin, tebranish, zanjirning sakrashi, tishlarning notekis aşınması, haddan tashqari issiqlik va mos kelmaydigan harakatni e'tiborsiz qoldirmaslik kerak. Ushbu alomatlar noto'g'ri hizalanish, etarli darajada moylash, noto'g'ri kuchlanish yoki komponentlarning mos kelmasligini ko'rsatishi mumkin.

Buyurtma berishdan oldin xaridorlar nimani tekshirishlari kerak

Sanoat mashinalari uchun tishli uzatmalarni sotib olish shunchaki narxlarni taqqoslash emas. Zanjir yoki ish sharoitlariga mos kelmaydigan arzon narxdagi komponent ishlamay qolish, takroriy almashtirish va yuqori texnik xarajatlarga olib kelishi mumkin.

To'liq o'lchamli spetsifikatsiyalarni so'rang.
Mavjud yoki rejalashtirilgan zanjir bilan mosligini tasdiqlang.
Mavjud material va issiqlik bilan ishlov berish imkoniyatlarini tekshiring.
Kritik o'lchamlar uchun ishlov berish tolerantliklarini tekshiring.
Zarur bo'lganda, maxsus teshik, kalit yo'li, markaz va tish talablarini muhokama qiling.
Ommaviy buyurtmalar uchun ishlab chiqarish miqdori va qadoqlash talablarini aniqlang.
Murakkab ilovalar uchun texnik chizmalar yoki namunalarni so'rang.
Yetkazib beruvchining ishlab chiqarish imkoniyatlarini va sifatni nazorat qilish jarayonini baholang.

OEM mashinalari ishlab chiqaruvchilari uchun moslashtirilgan tishli uzatmalar ayniqsa qimmatli bo'lishi mumkin. Mashina dizaynini standart komponentni joylashtirishga majburlash o'rniga, uskunaning haqiqiy mil o'lchamlari, uzatish talablari, o'rnatish cheklovlari va kutilayotgan ish muhiti atrofida komponent ishlab chiqarilishi mumkin.

Nima uchun ishlab chiqarish qobiliyati muhim

Izchil tish geometriyasi, aniq qadam o'lchamlari, ishonchli materiallar nazorati va barqaror ishlov berish jarayonlari tishli tishli ishlashi uchun muhimdir. Tajribali ishlab chiqaruvchilar, shuningdek, mijozlarga standart tishli chiziq mos keladimi yoki moslashtirilgan dizayn dastur talablariga yaxshiroq javob beradimi yoki yo'qligini aniqlashda yordam berishi mumkin.

Jinjiang Feida Machinery Co., Ltd.mashinasozlik bilan bog'liq ishlab chiqarish echimlarini taqdim etadi va sanoat uskunalari va moslashtirilgan ilovalar uchun tishli uzatmalar va boshqa uzatish komponentlarini talab qiladigan mijozlarni qo'llab-quvvatlashi mumkin.

Tez-tez so'raladigan savollar

Tishli tishli uzatmaning asosiy maqsadi nima?

Tishli tishli mexanizm aylanish harakati va mexanik quvvatni zanjir orqali uzatadi. Uning tishlari vallar o'rtasida ijobiy mexanik uzatishni hosil qilish uchun zanjir bilan bog'lanadi.

Qaysi tishli zanjir mening zanjirimga mos kelishini qanday bilsam bo'ladi?

Zanjir seriyasini, qadamni, rulon o'lchamlarini, tish profiliga qo'yiladigan talablarni va boshqa tegishli texnik xususiyatlarni tekshiring. Tishli zanjir aniq ishlatiladigan zanjirga mos kelishi kerak.

Tishli tishli uzatmalar moslashtirilishi mumkinmi?

Ha. Ishlab chiqaruvchining imkoniyatlariga qarab, tishli vintlar tish soni, teshik diametri, kalit yo'li, markaz o'lchamlari, material, sirt ishlovi va umumiy o'lchamlar kabi sohalarda moslashtirilishi mumkin.

Tishli tishlarning tez eskirishiga nima sabab bo'ladi?

Umumiy sabablar orasida haddan tashqari eskirgan zanjir, noto'g'ri zanjir tarangligi, yomon moylash, milning noto'g'ri hizalanması, haddan tashqari yuklanish, mos bo'lmagan material va zanjir zanjirining noto'g'ri mosligi kiradi.

Po'lat tishli uzatmalar og'ir yuklarga mos keladimi?

Chelik mustahkamligi va qayta ishlanishi mumkinligi sababli sanoat tishli vintlar uchun keng qo'llaniladi. Talab qilinadigan ilovalar uchun qotishma po'lat va tegishli issiqlik bilan ishlov berish yaxshilangan aşınma qarshilik va yukni ko'tarish qobiliyatini ta'minlaydi.

Sprocket xizmat muddatini qanday uzaytirishim mumkin?

Mos keladigan zanjirdan foydalaning, to'g'ri tekislash va kuchlanishni saqlang, mos moylash bilan ta'minlang, ortiqcha yuklanishdan saqlaning, tishlarni muntazam tekshirib turing va jiddiy eskirgan zanjirlar va tishli tishlilarni ikkilamchi shikastlanishga olib kelmasdan oldin almashtiring.

Yakuniy fikrlar

Tishli uzatmalar zanjirli elektr uzatish tizimlarida asosiy rol o'ynaydi. Ularning oddiy ishlash printsipi, ijobiy ulanishi, moslashuvchan o'rnatish imkoniyatlari va yuklarning keng doirasini boshqarish qobiliyati ularni sanoat va mexanik ilovalarda qimmatli qiladi.

Ishonchli ishlashning kaliti - tishli tishli tishli tishli uni izolyatsiya qilingan komponent sifatida emas, balki to'liq uzatish tizimining bir qismi sifatida tanlashdir. Zanjirning mosligi, tishlar soni, qadam, material, teshik o'lchamlari, yuk, tezlik, hizalama, moylash va atrof-muhit sharoitlari ishlab chiqarish yoki almashtirishdan oldin baholanishi kerak.

OEM loyihalari, almashtirish komponentlari va moslashtirilgan mashina ilovalari uchun tajribali ishlab chiqaruvchi bilan ishlash muvofiqlik muammolarini kamaytirishga va uzoq muddatli operatsion ishonchliligini oshirishga yordam beradi.

Mashinangiz uchun tishli uzatmalar kerakmi?

Sizga standart tishli uzatmalar, moslashtirilgan uzatish komponentlari yoki OEM yechimlari kerak bo'ladimi,Jinjiang Feida Machinery Co., Ltd. ilovangiz uchun mos spetsifikatsiyalarni baholashga yordam berishi mumkin. Talablaringizni, o'lchamlarini, moddiy afzalliklarini, ishlab chiqarish miqdorini va sozlash ehtiyojlarini muhokama qilish uchun biz bilan bog'laning.

Biz bilan bog'lanishmashinangiz uchun ishonchli tishli tishli yechimni o'rganish uchun bugun.
